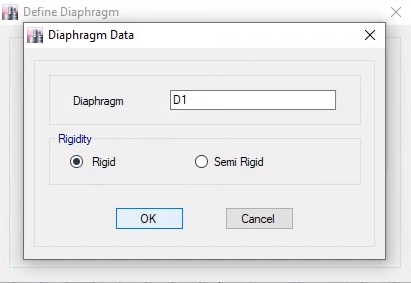

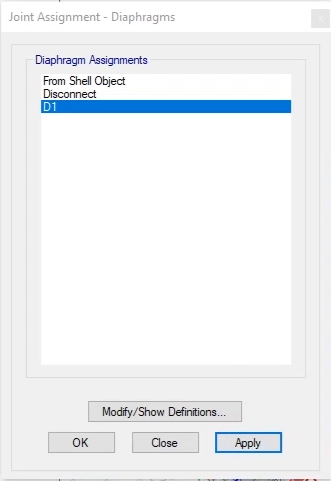

13. আমরা এখন Plan View তে গিয়ে Ground Floor এ যাব এবং One Story করে, পুরো Plan
Select করে Assign → Joint→ Diaphragms

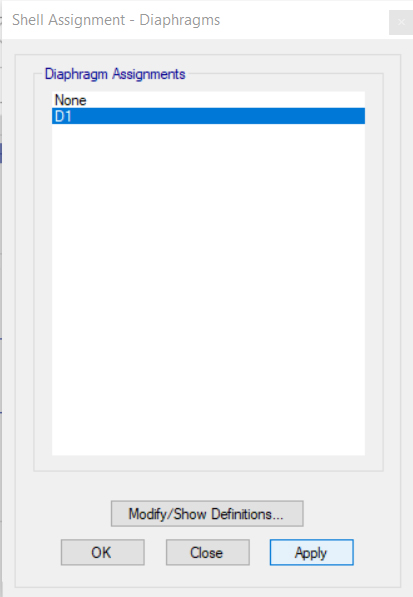

14. এভাবে প্রত্যেকটা Floor Select করে D1 Apply করব -- OK

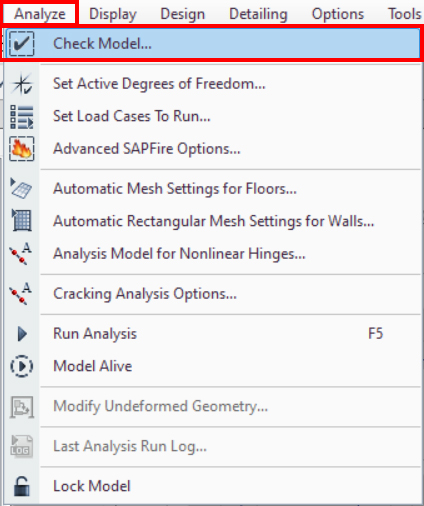

15. এখন আমরা Analyze → Check Model...

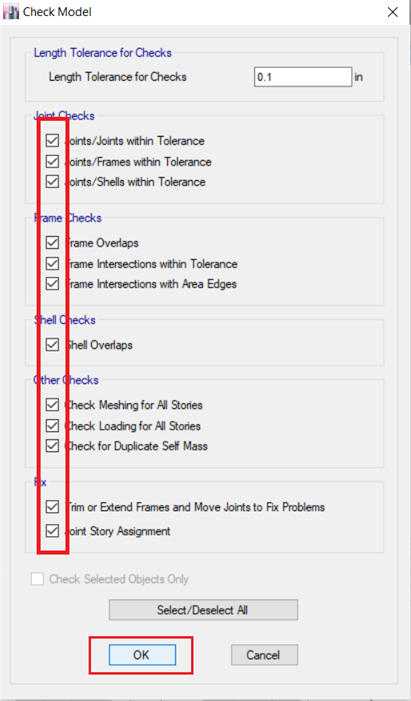

16. OK. No Warning আসলে ঠিক আছে।

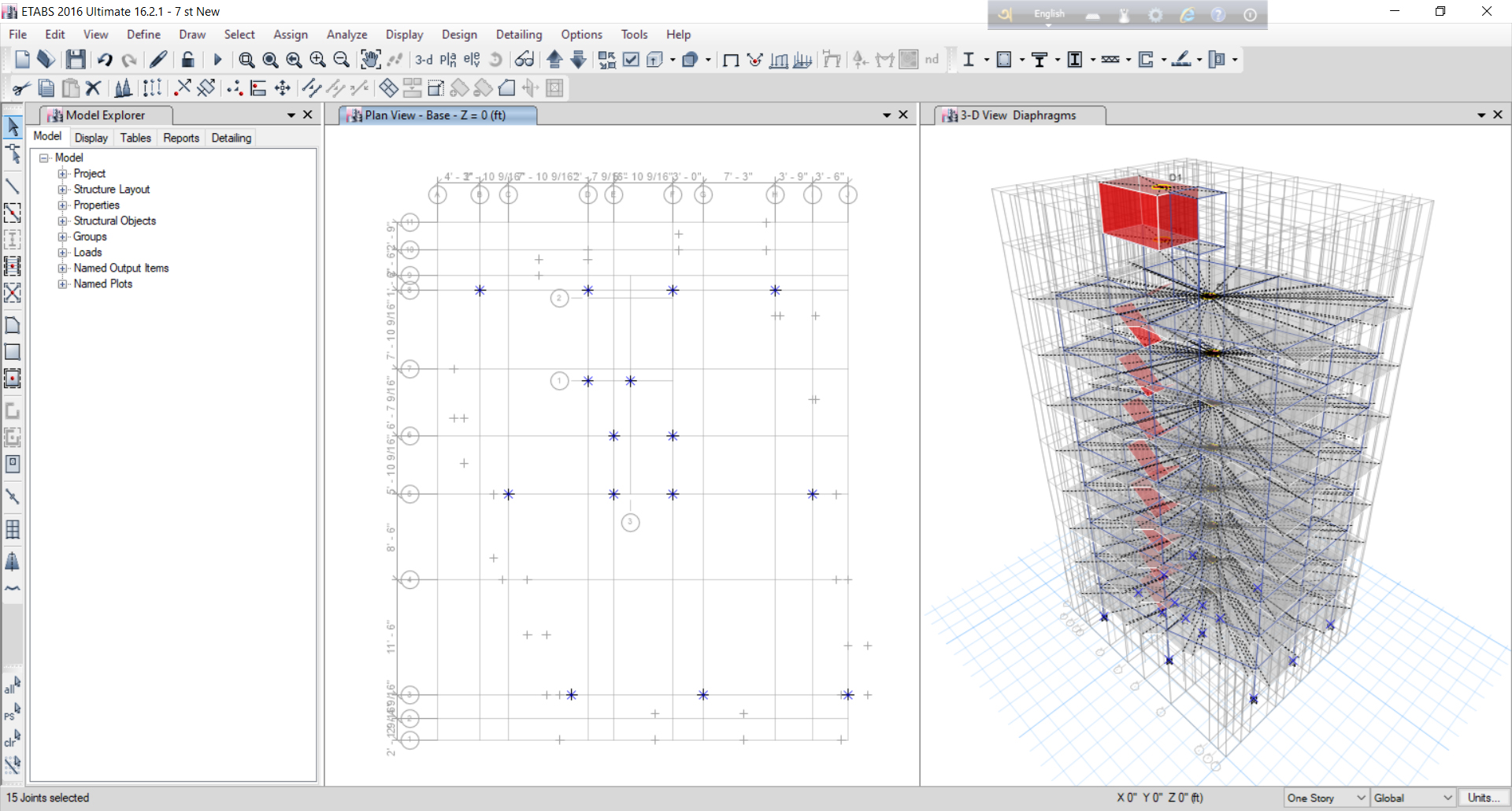

17. এখন আমরা Base এ Support Assign করব। One Story করে
Base এ
যাব। পুরো Plan Select করে

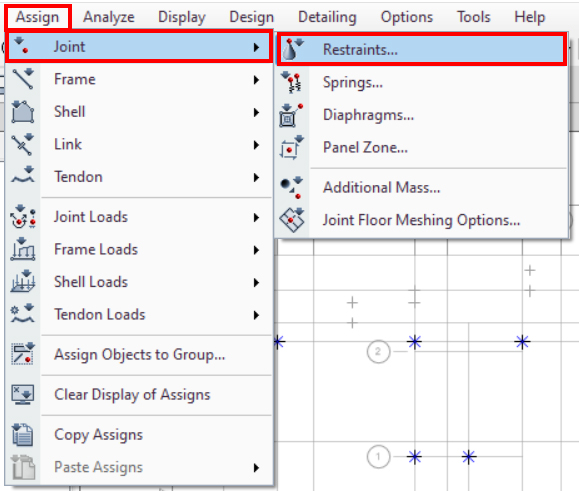

18. Assign → Joint → Restraints...

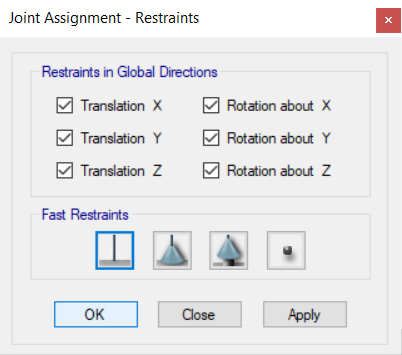

19. Support Select করে -- OK

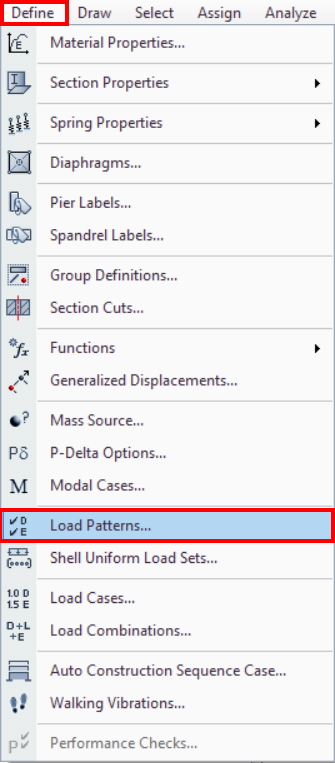

20. Load Pattern Define করব

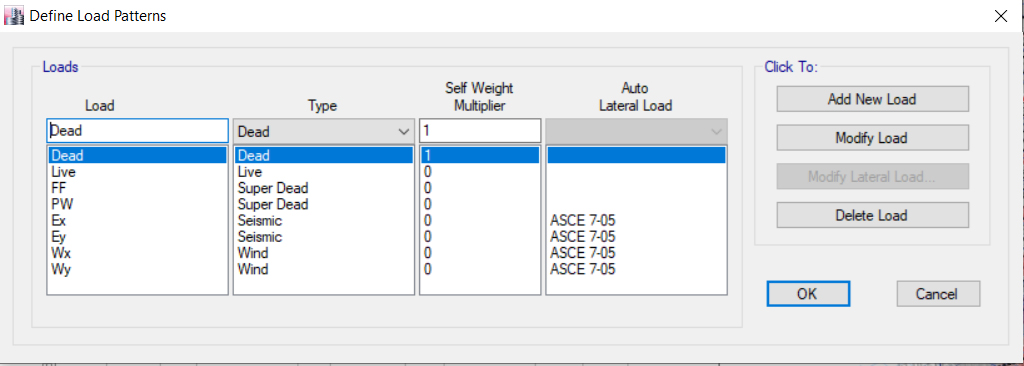

21. FF, PW, Ex, Ey, Wx, Wy চাইলে আরও Define করা যায়। যেমন Lift DL, Water DL, Roof Live Load ইত্যাদি।

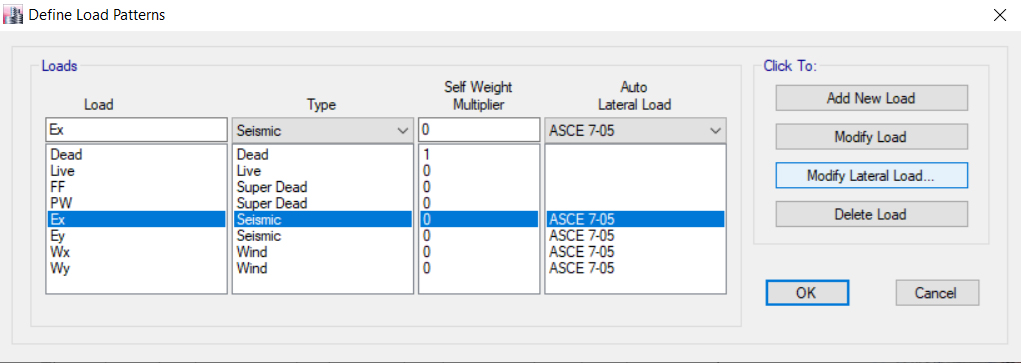

22. Define করার পর Ex, Ey, Wx, Wy এই কয়েকটি Modify Lateral Load এ Click দিয়ে Edit করব।

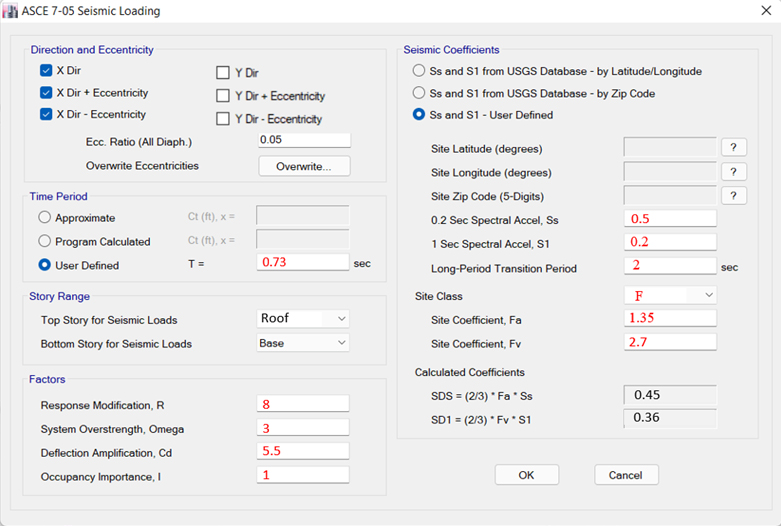

23. Edit করব

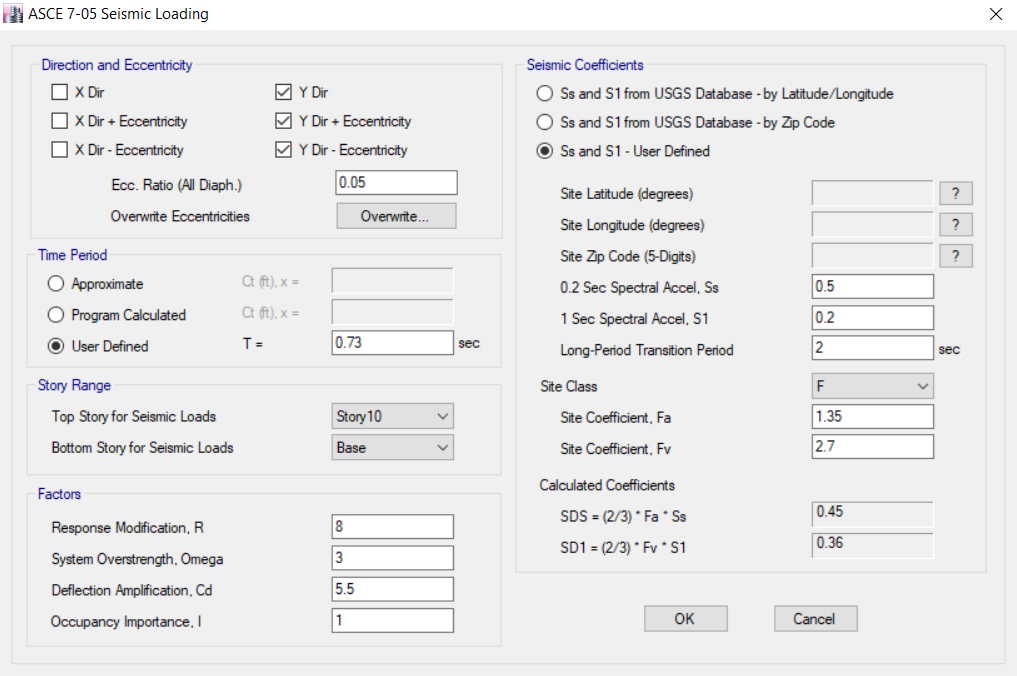

24. একই ভাবে Ey Edit করব।

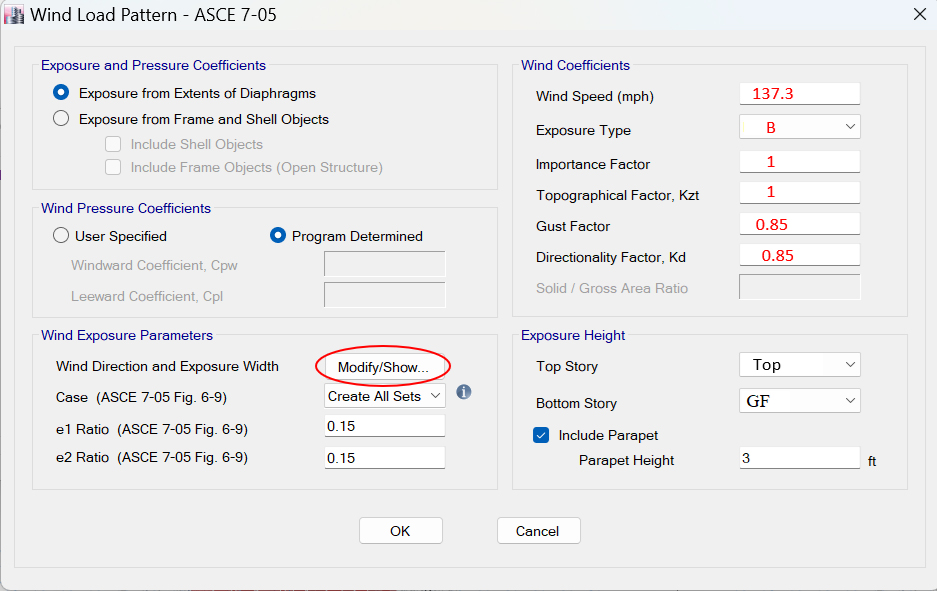

25. এখন Wind Load Wx Edit করব।

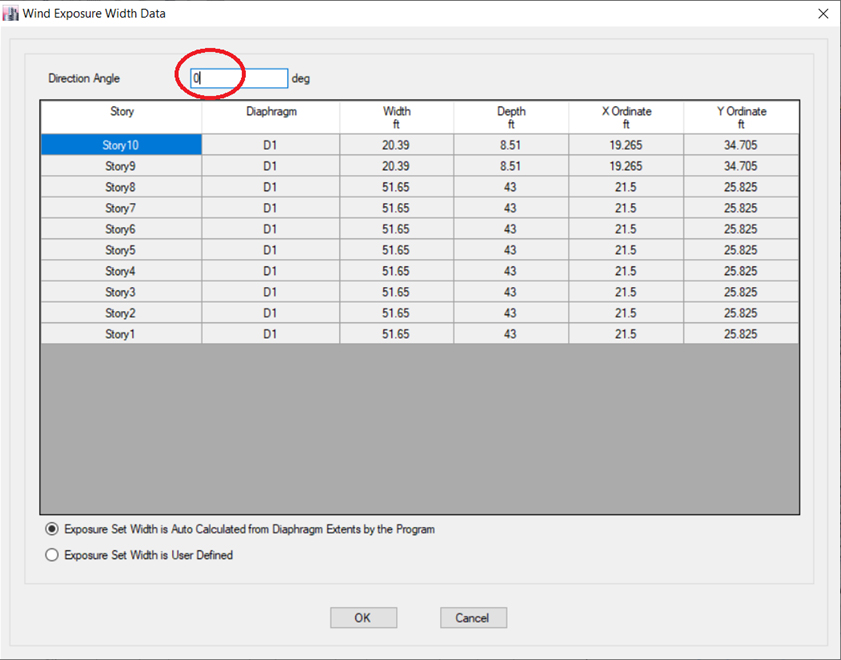

26. Modify/Show তে ঢুকে 0 deg করব। → OK
27. একই ভাবে Wy Edit করব।

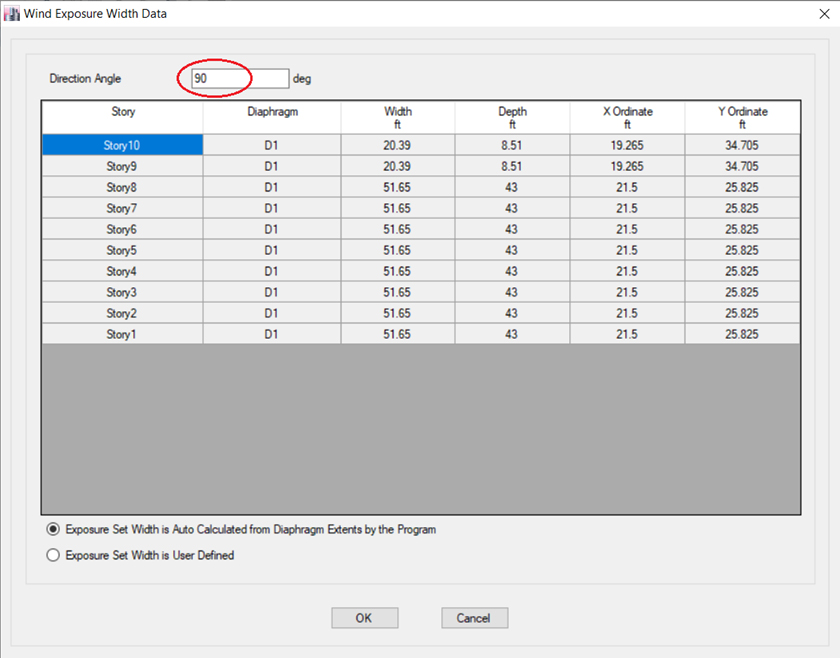

28. Modify/Show তে ঢুকে 90 deg করব। → OK

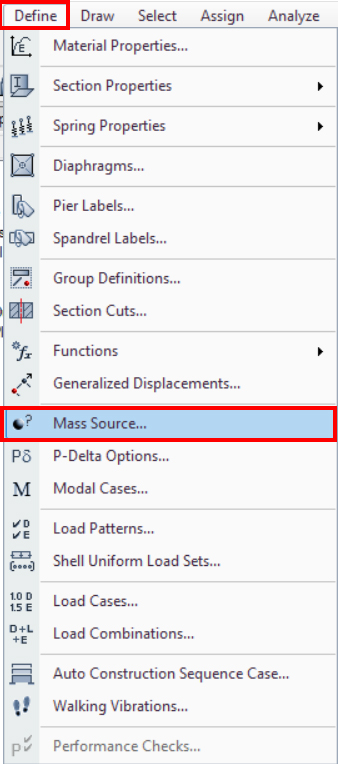

29. Define →Mass Source

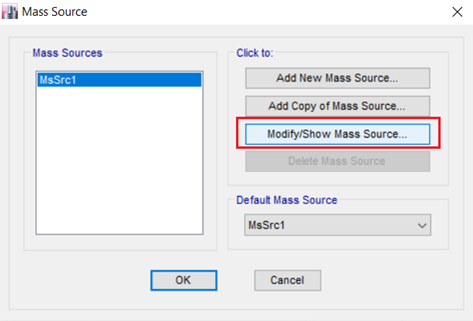

30. Modify/Show Mass Source...

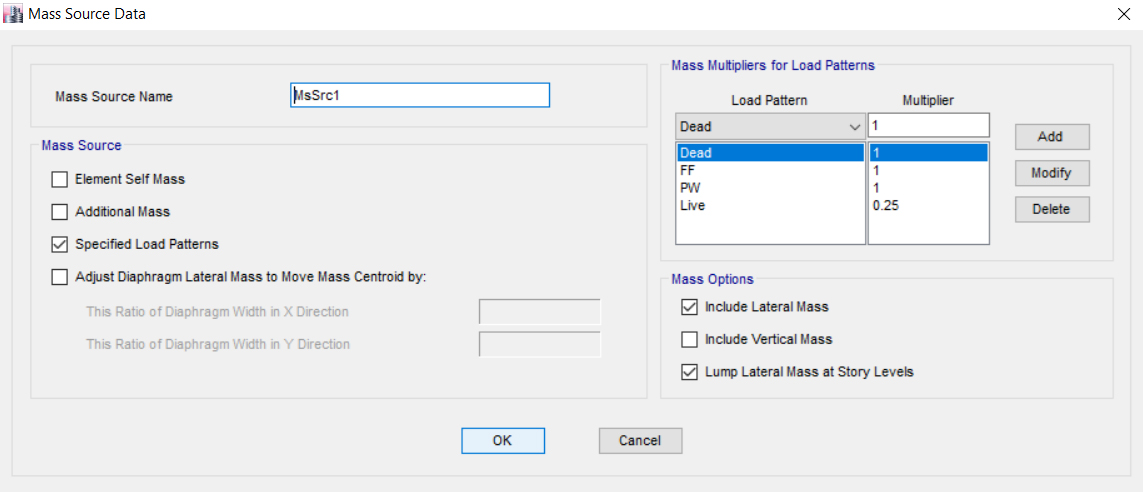

31. Edit করব → OK
D. Load Apply & Design

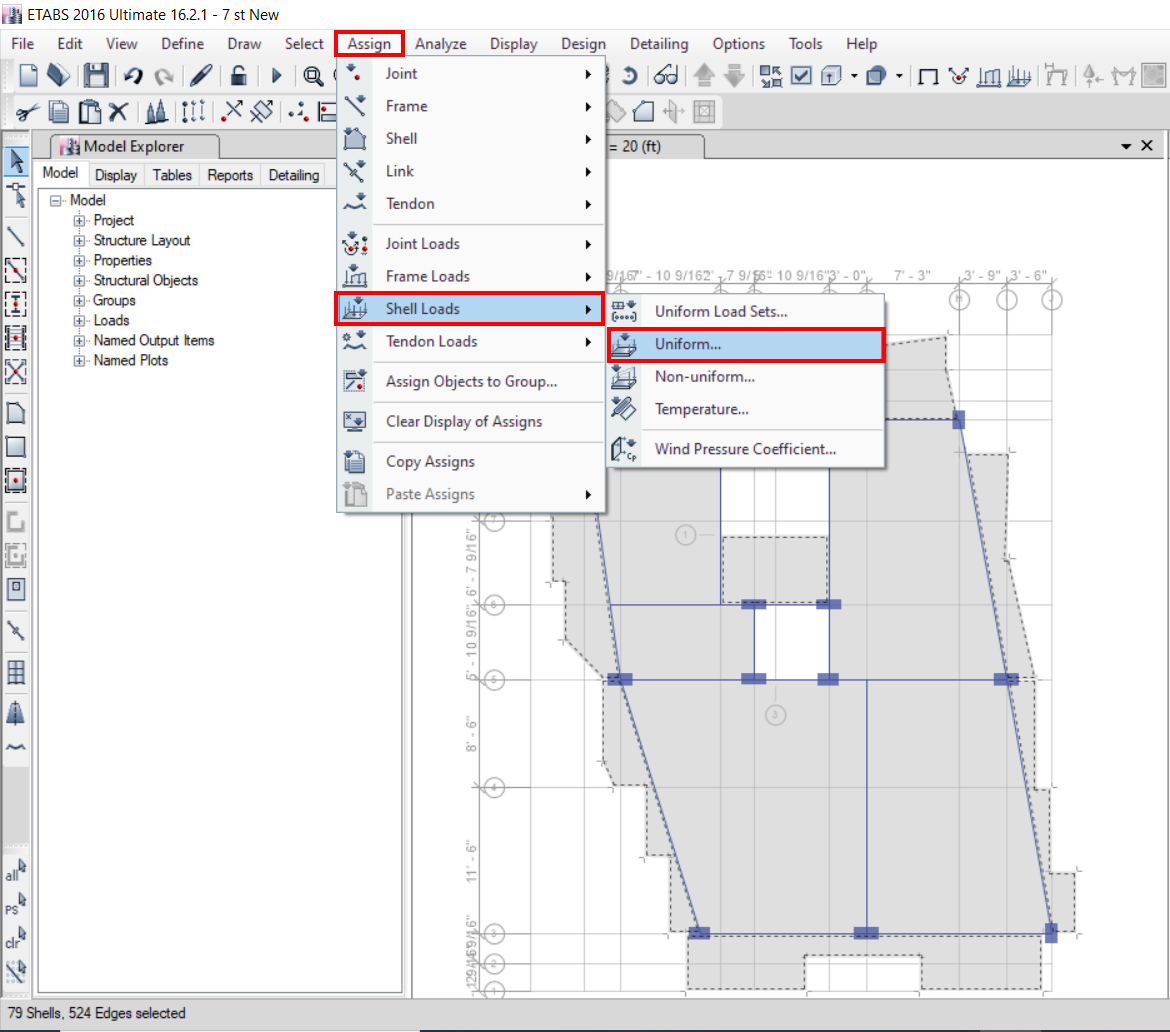

1. আমরা Slab এ Load Apply করব। Similar Story করে নিব। Cantilever Slab, Landing Slab, Stair Slab, Lobby Slab →Select করে Assign →Shell Loads →Uniform….

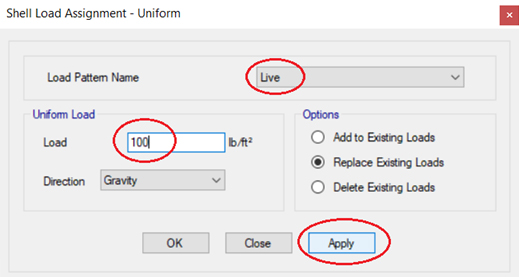

2. Live Load Apply করব।

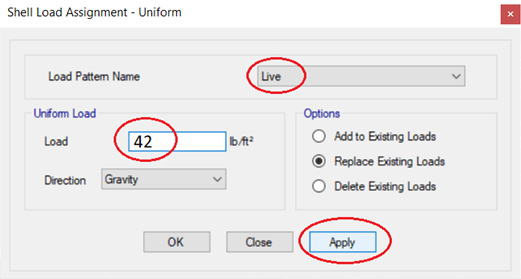

3. এরপর বকি Slab গুলো Select করে, Live Load 42psf অথবা যা দরকার সেই Load Apply
করব।

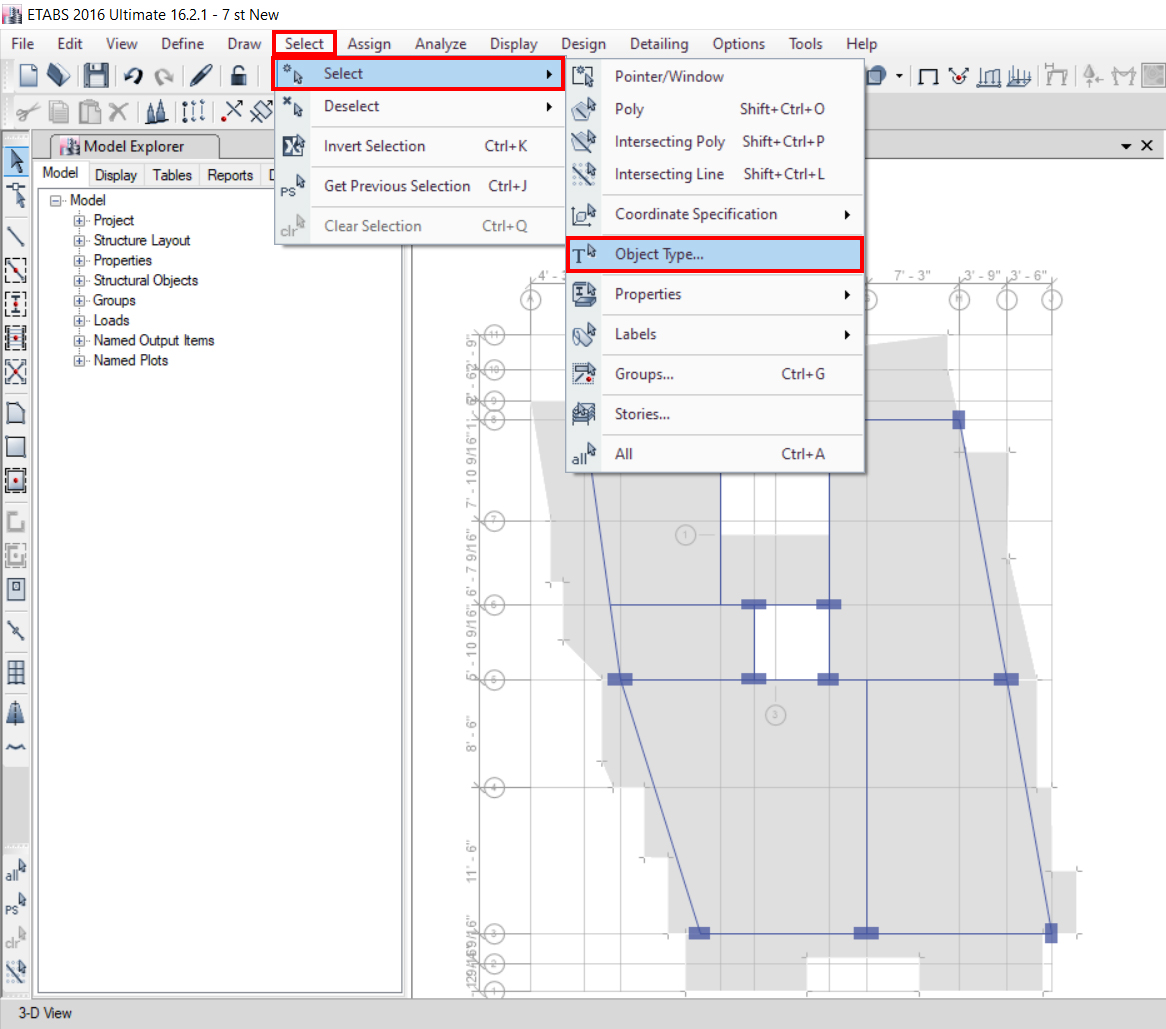

4. একইভাবে Roof এ Live Load 21 Psf Apply করব।
Lift Live Load 150Psf Apply করব। Lift DL 150Psf Apply করব। Water Tank এর Bottom Slab এ Water Load হিসাব করে
Dead Load হিসাবে Apply করতে হবে। DL 250-300Psf (Tank Height এর সাথে change হবে)। অথবা Water tank height এর অর্ধেক height ধরে Live Load হিসাবে
Apply করতে হবে। এখন Floor Finishing Load FF =22Psf দিব।

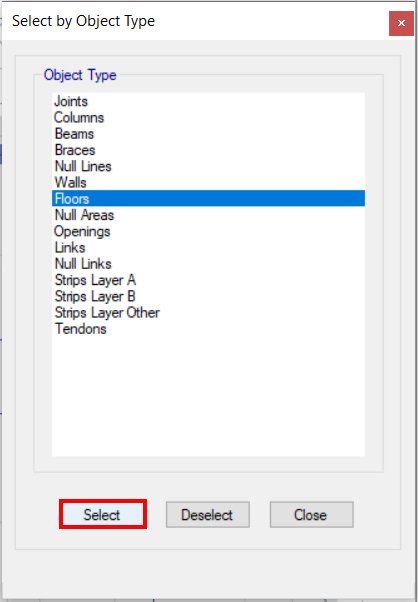

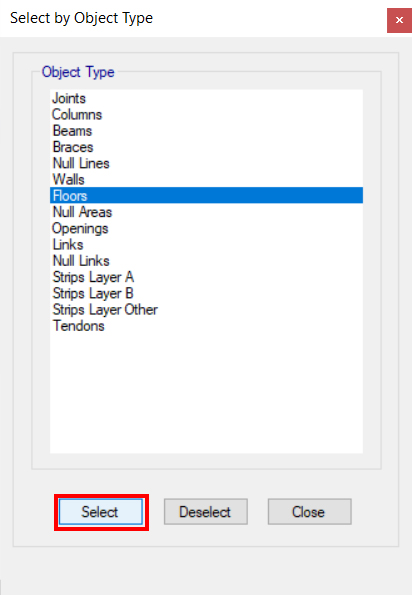

5. Floors →Select করব।

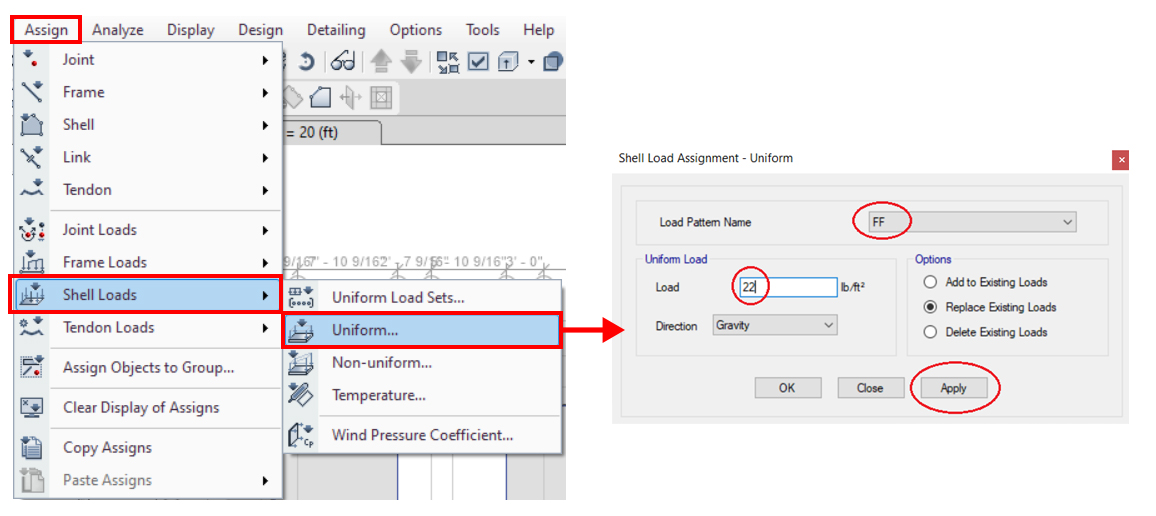

6. Assign →Shell Loads →Uniform….
7. একইভাবে Roof Slab & Water Tank এর Bottom Slab Select করে Floor Finishing Load
FF >=30Psf দিব। এখন Beam & None Line এ Load Apply করব। Beam

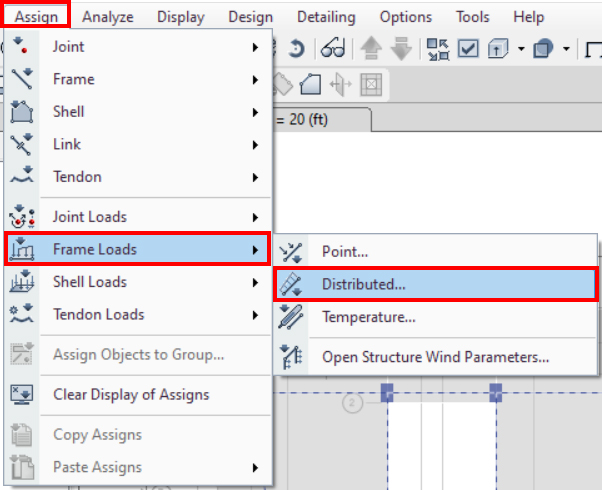

& None Line Select করে Assign →Frame Loads
→Distributed…..

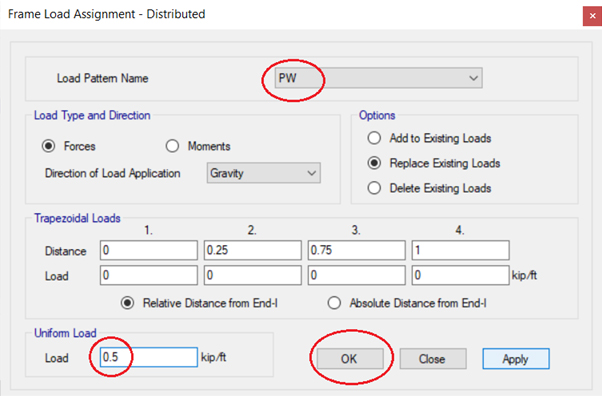

8. PW Load Apply করব। -> OK -> এরপর Run Analysis দিব।
